Wolkenkamera

Zur Dokumentation des Wolkenbilds und von Wetterphänomenen sowie zur Analyse von Wolkenarten und deren Bedeckungsgrad verfügt der KITcube über verschiedene automatisierte Kamerasysteme. Insbesondere im Zusammenspiel mit den aktiven Fernerkundungssystemen Wolkenradar, Ceilometer und Doppler-Lidar des KITcube liefern die von den Kameras im sichtbaren und infraroten Wellenlängenbereich aufgenommenen Bilder und daraus prozessierter Größen wertvolle Zusatzinformationen zur Interpretation ablaufender atomsphärischer Prozesse und späteren Analyse der Messdaten. Infrarotkameras erlauben dabei die Wolkenbeobachtung bei Tag und Nacht und ermöglichen eine Höhenzuordnung der Wolkenunterkante.

Am KITcube sind derzeit insgesamt 8 Wolkenkamerasysteme im Einsatz

• Netzwerk aus 6 Überwachungskamerasystemen mit jeweils 4 Kameramodulen, welche in unterschiedlichen Konfigurationen Aufnahmen des Himmels im sichtbaren und infraroten Wellenlängenbereich, sowie des horizontalen Umfelds erzeugen und diese lokal oder auf einem Server speichern.

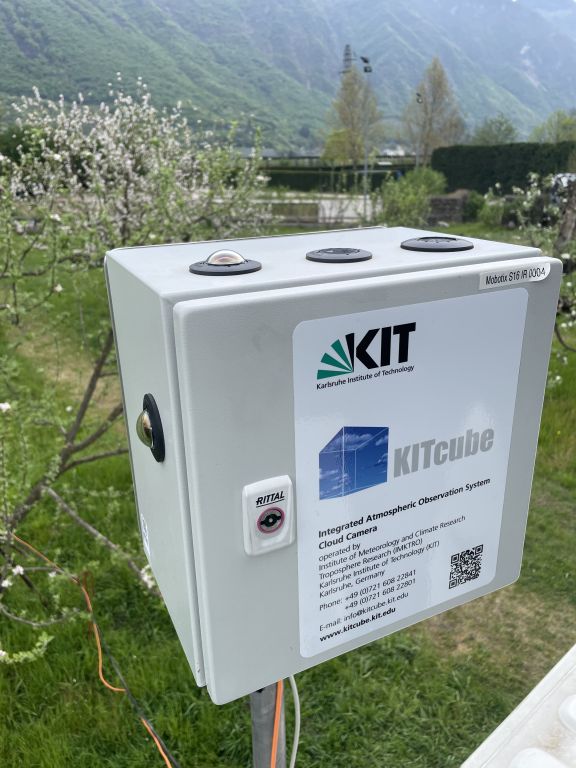

MOBOTIX S16 / S15 Dual Flex

• Fischauge, vertikal -> Bild des oberen Halbraums 180° x 180° im sichtbaren Wellenlängenbereich
• IR, vertikal -> Infrarotaufnahme eines Himmelsausschnitts 45° x 34° senkrecht oberhalb der Kamera
• VIS, vertikal -> Himmelsauschnitt identisch zu IR vertikal, jedoch im sichtbaren Wellenlängenbereich
• Fischauge, horizontal -> Entzerrtes 180° Panorama im sichtbaren Bereich
• Weitwinkel, horizontal  -> 103° x 77°  Ausschnitt horizontal im sichtbaren Wellenlängenbereich

Sieltec Canarias SONA 502U

• Automatisierte Himmelskamera zu Beobachtung des oberen Halbraums im sichtbaren Bereich mit automatischer Detektion des Bedeckungsgrads.

Reuniwatt Sky InSight

• Automatisierte Wolkenkamera zu Beobachtung des oberen Halbraums im Infrarot  mit Tag- und Nacht-Detektion (24/7) des Bedeckungsgrads, Klassifizierung des Wolkentyps, Detektion von Nebel, Höhe der Wolkenbasis. Insbesondere im zirkumsolaren Bereich ist diese Kamera den anderen Systemen überlegen.

Link zu Kamera und Optiken von MOBOTIX

https://www.mobotix.com/de/produkte/outdoor-kameras/s16-dualflex

Link zu den Daten und einer Abbildung der SONA 502U

https://www.sieltec.com.es/sona/

Link Reuniwatt SkyInsight

https://reuniwatt.com/de/sky-insight-24-7-wolkenbeobachtung-mit-infrarot-sky-imager/

Aufnahmen der Wolkenkamerasysteme:

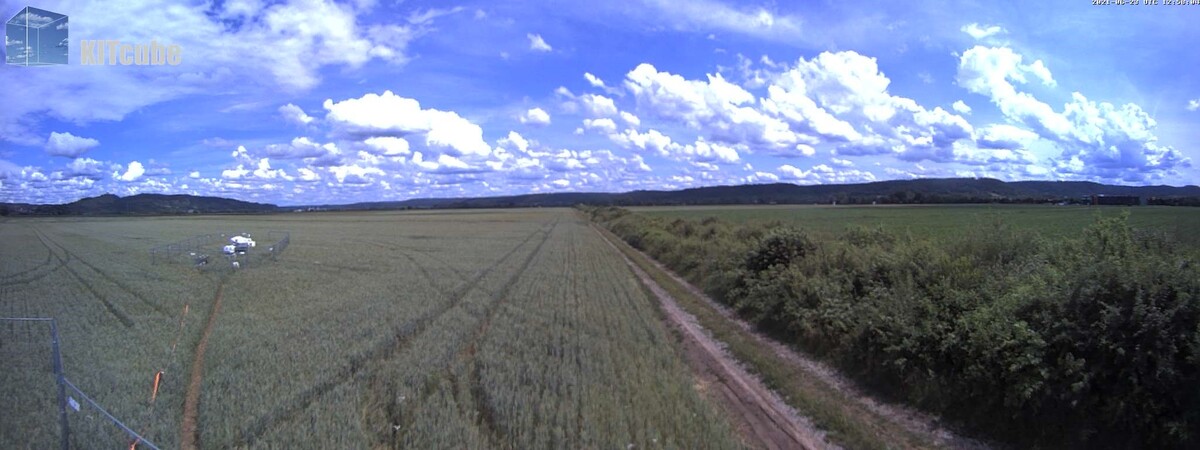

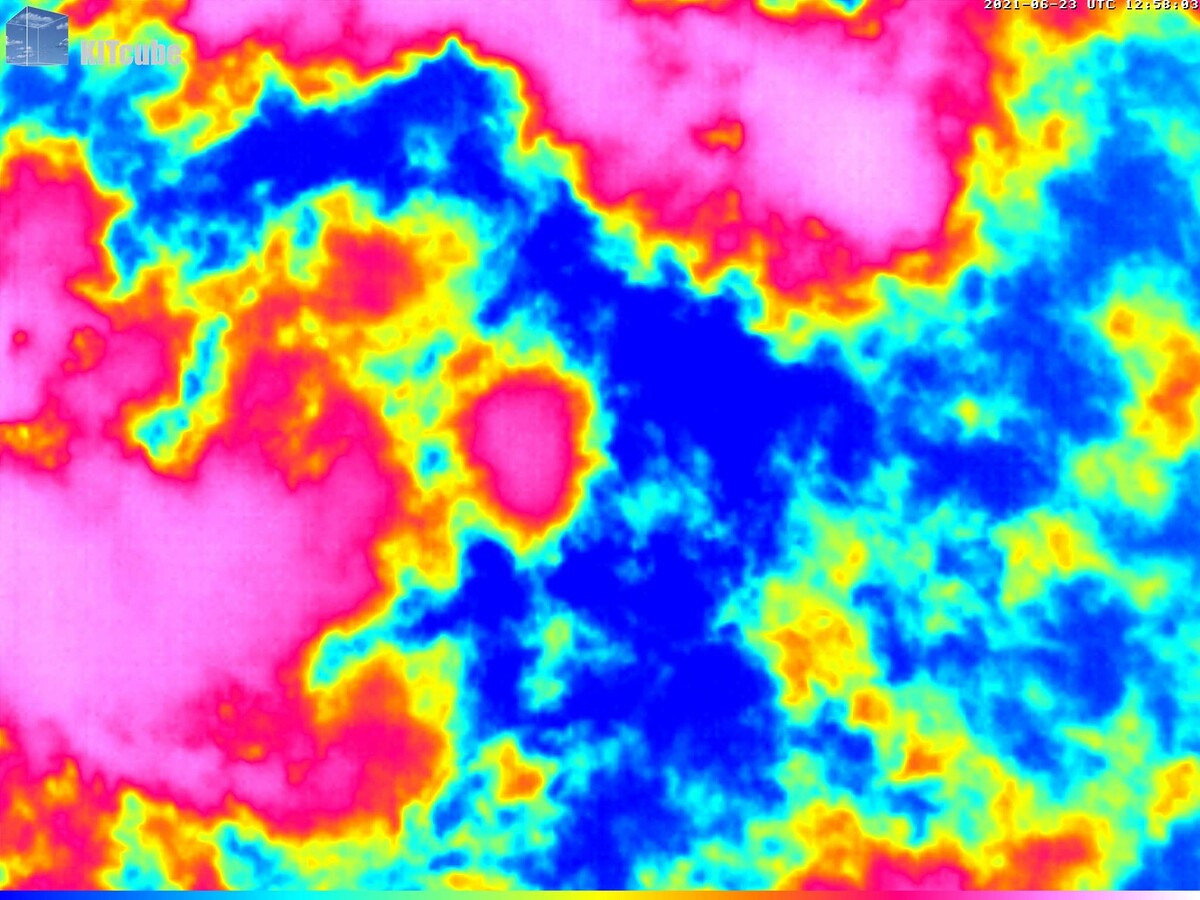

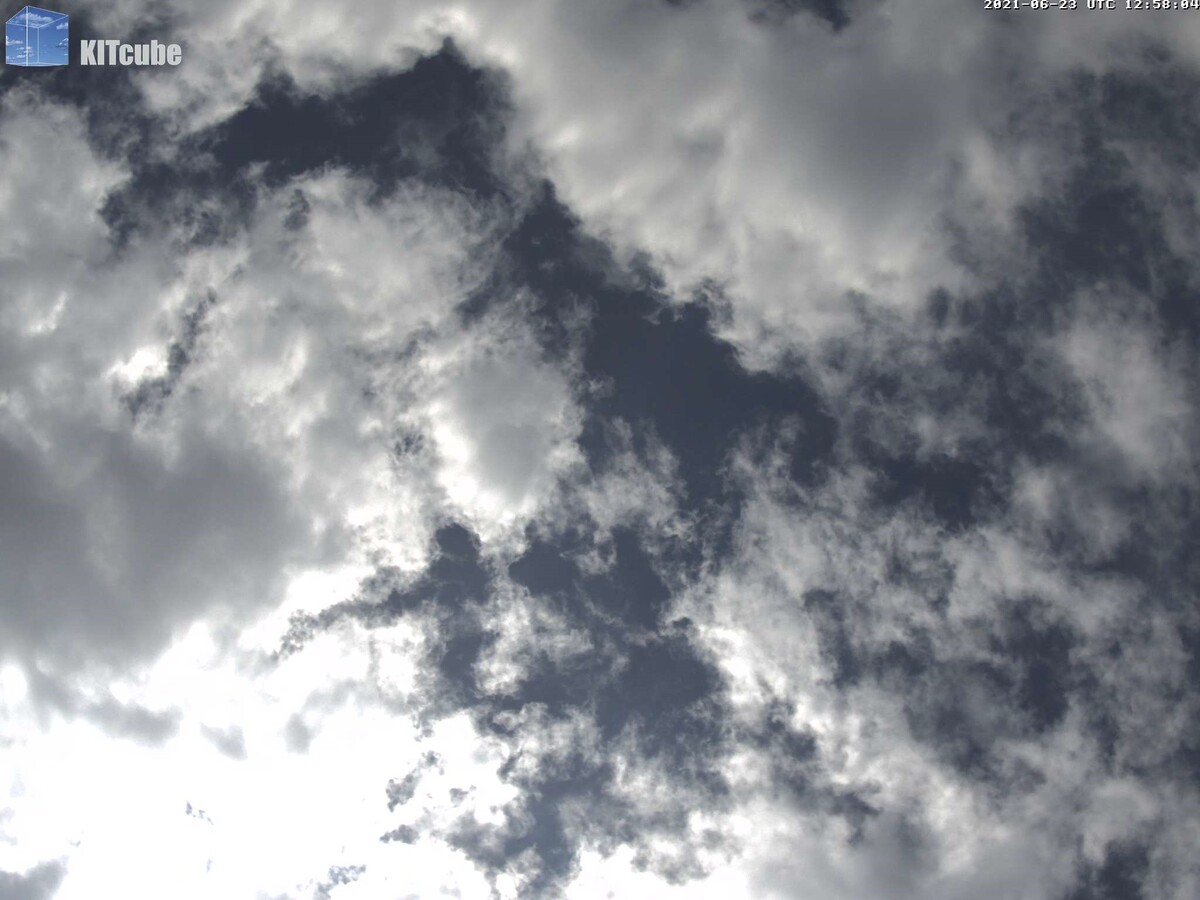

In den obersten zwei Abbildungen (l. und r.) sind Aufnahmen aus Rottenburg am 23.06.2021 um 12:58 UTC mit dem SONA aufgenommen worden. Dabei ist l. der gesamte Himmel dargestellt und r. die daraus abgeleitete Bewölkungsfläche in grün. Die restlichen Abbildungen sind Aufnahmen von dem Kamerasystem Mobotix. M. l. ist der IR Ausschnitt, m. r. ist der sichtbare Ausschnitt, u. l. ist der gesamte Himmel und u. r. eine Panoramaaufnahme.
